不同纖維素醚含量對3D打印混凝土強度性能的影響研究

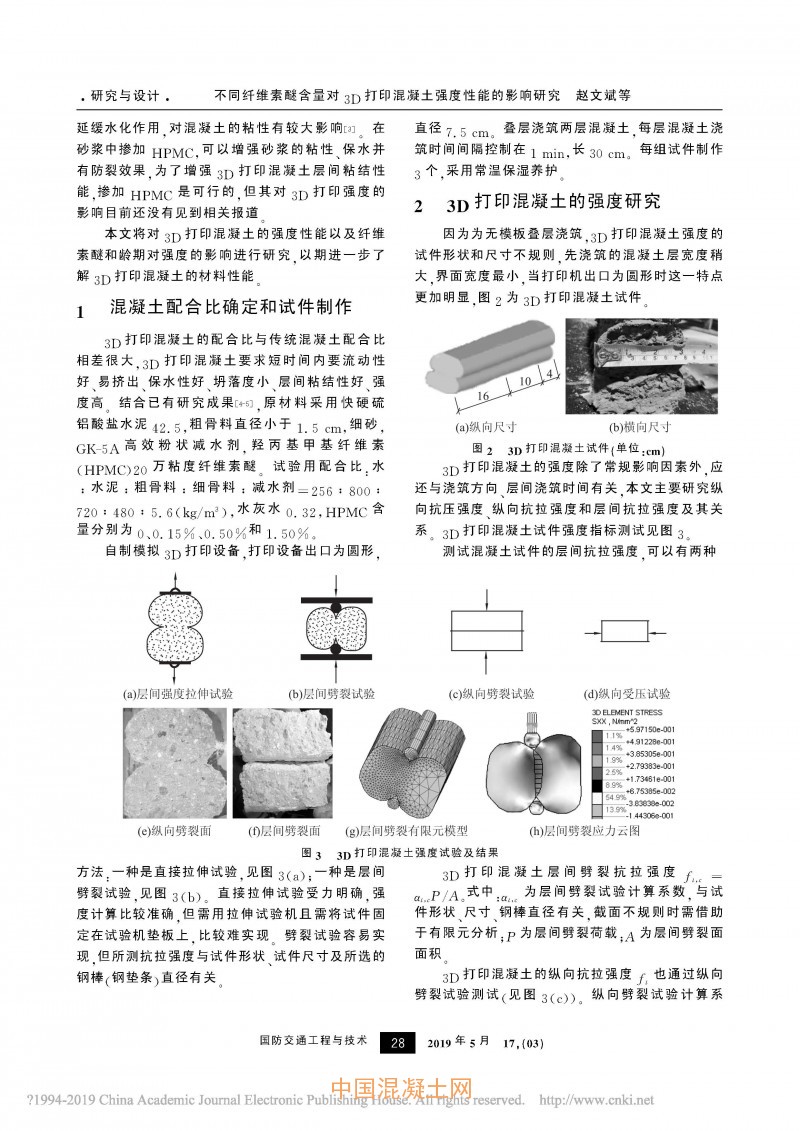

核心提示：主要研究不同纖維素醚含量對3D打印混凝土的層間抗拉強度、縱向劈裂抗拉和縱向抗壓強度的影響。澆筑不同纖維素醚含量的6組試件,養護齡期分別為43 h和56 h時,對試件進行縱向劈裂、層間劈裂和縱向受壓試驗;對每個劈裂試件進行有限元模擬分析,獲得劈裂抗拉強度的計算系數,推求每組試件的強度。結果顯示,纖維素醚含量小于0.5%時,隨著纖維素醚含量的增加,層間劈裂和縱向劈裂抗拉強度均有提高,縱向抗壓強度減小。為了提高3D打印混凝土層間粘結強度,同時保證縱向抗壓強度,建議纖維素醚含量在0.1%～0.2%之間。
