一、概述

剪板機應用于對各種厚度的金屬板材施加剪切力，使板材按所需要的尺寸斷裂分離。也可應用于屏蔽材料，膠粘材料，絕緣材料，導電材料，電池制適業等電子材料加工。

二、工藝簡介

本系統由PLC、伺服驅動器、伺服電機等主要設備組成，鋼板長度/數量，送料速度自由設定，加裝可調節滾輪送料機構，兩邊自動調節壓力及升降，可以快速放料，配合頂針式送料機構，有效防止材料劃傷，主要適用于帶材高速全/半斷裁切。精度高，損耗少，機型設計符合人體工學原理，操作簡單。

三、設備組成

剪板機設備可以由PLC、人機界面、伺服系統和傳動機構等組成，PLC配以人機界面，可直接輸入鋼板長度和數量，并設有手動，自動轉換功能，并具有獨立操作系統，以及專用操作軟件。伺服系統接收PLC系統的脈沖指令完成精確的位置控制。

主軸與圓刀使用伺服系統，可做高低調速及正反轉切換控制。采用進口滾珠滑軌，平行推進切割寬度，配合進口精密滾珠絲桿及滑軌，控制切割寬度及0.1毫米，達到高精度切割和實現高品質剪切。

四、接線圖及驅動器參數設置

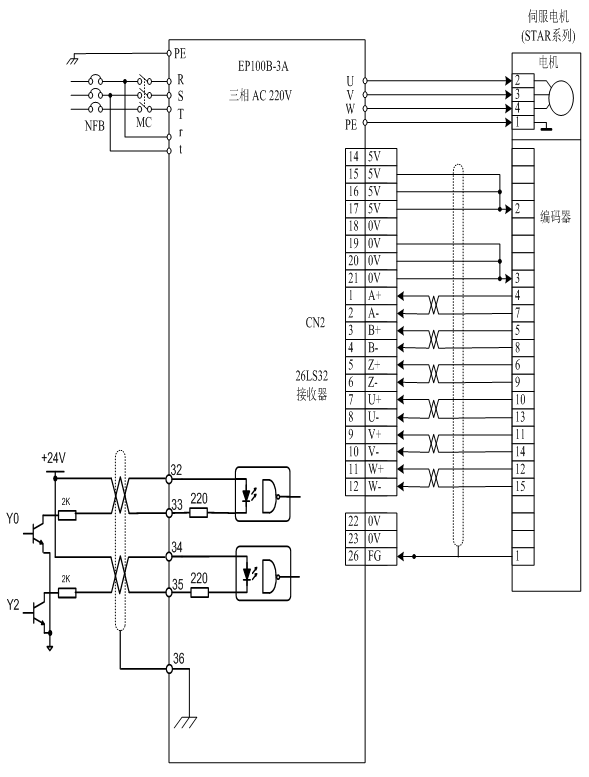

1)接線圖

2）參數設置

五、調試與注意事項

1)、調試步驟：

A、正確接好電源線r、t、R、S、T，電機動力線U、V、W、PE，編碼器線(CN2)。

B、接通電源，設置參數并正確保存（具體操作請參考說明書）。

C、空載測試，進入參數菜單PA-00后將315改成309長按確認鍵觀察開始電機轉速是否為100轉，轉動片刻后若無報警則說明驅動器及電機接接沒有問題（具體詳細面板操作請參考說明書）。若有異常情況請檢查電機相序及編碼器線連接是否良好。

D，安裝好驅動器與PLC之間接線，檢查電源及接線沒有問題后上電進行初步測試，觀察電機機械部分是否有卡死現象，電機是否發出異響，若發現問題則請及時解決。

E、試做一樣品看是否滿足要求。

*若無法解決驅動器相關異常情況請致電我公司服務熱線進行咨詢。

2）、注意事項：

A、接動力線時，U、V、W一定要一一對應接到端子上，不能通過改變U、V、W相序來改變電機方向。

B、接控制線（CN1）時，上位機系統和伺服一定要有一端接屏蔽線。

C、布線一定要合理，交直流電源要嚴格分開，控制線要與電機動力線、電源線嚴格分開。

六、總結

此剪板機設備充分結合了邁信驅動器響應快、定位精確、運行平穩等優點。經過客戶的試用，加工出來的產品都符合客戶要求，各項指標都達到要求，同時還提高了生產效率，使客戶達到最大滿意度。此設備向客戶充分展示了邁信伺服驅動器的優勢，同時也提高了剪板機設備在市場上的競爭力。
