【摘 要】通過對摻有不同含量M17泵送劑和HJ-2防凍劑進行混凝土力學性能和顯微結構試驗分析，得出：如何合理使用混凝土外加劑。
在我國北方地區冬期施工中，在混凝土中摻入外加劑是一個非常 有效并普及的方法，并向復合、多功能型方向發展。根據不同的工程、結構和要求，采用不同的外加劑，克服了混凝土的自身缺陷，起到了很好的作用。但對于外加劑 的使用，尤其是幾種不同類型的外加劑同時使用時，應考慮各種外加劑之間的相融性，是否對混凝土強度結構造成不利后果，以便合理使用外加劑。通過摻有兩種不同摻量外加劑(M17泵送劑和HJ-2防凍劑)的混凝土進行試驗件分析。
1 C40 級混凝土試件的力學性能分析
1.1 原材料
水泥普通硅酸鹽水泥，強度等級為42.5；
中砂偏細，細度模數1.8～2.5，其它各項技術指標合格；
卵石粒徑為5～31.5mm ，其它各項技術指標合格；
Ⅱ級粉煤灰摻量為17%；
減水泵送劑M17摻量為2%，防凍劑HJ-2摻量9%。

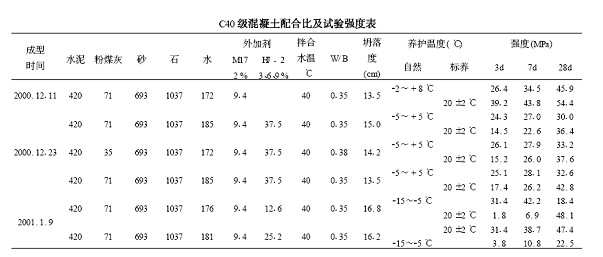

1.2 C40級混凝土配合比、強度見下表
由上表數據分析，未摻HJ-2防凍劑而只摻M17的混凝土，28d抗壓強度同普通混凝土28d抗壓強度無明顯差異?？梢奙17泵送劑對混凝土的強度并無影響。自然養護混凝土強度很低，原因是HJ-2摻量較小，且氣溫較低。
1.3 降低HJ-2摻量后(由9%降為3%和6%)，同配比標養混凝土28d 抗壓強度低摻量均明顯高于9 %摻量，這說明M17(2%)與HJ-2(9%)雙摻后混凝土強度明顯損失，也即M17(2%)只能與較小摻量的HJ-2復合使用。
1.4 造成M17(2%)與HJ-2(9%)雙摻后的混凝土強度降低的原 因，經分析是M17 泵送劑與HJ-2 防凍劑中均有引氣組分，雙摻后引氣組分總量過大；和鹽類總量增加 造成鹽類大量結晶，產生較大的結晶應力而破壞混凝土結構。
2 混凝土顯微結構分析
通過顯微鏡分析2000年12月11日成型的混凝土試件，只摻入2%M17泵送劑，混凝土結構較致密，無粗大裂紋，同普通正溫混凝土顯微結構無明顯差異。
2000年12月23日成型的混凝土試件，內摻2%M17泵送劑及9%HJ-2防凍劑。其顯微結構特征孔及裂紋 多，并有十分明顯鹽類結晶現象。
2001年1月9日成型的混凝土試件，HJ-2防凍劑的摻量分別3%、6%、9%的混凝土顯微結晶照片，可以看出，隨著HJ-2防凍劑摻量增加，晶體形態在混凝土中也呈現十分明顯的變化。
3 結語
3.1 從上述混凝土力學性能及顯微結構分析可見，摻2%M17泵送劑及9%HJ-2防凍劑的混凝土強度比同配比單摻2%M17泵送劑的混凝土強度降低，其原因是混凝土內部存在較多的大孔氣泡及大量的鹽類結晶及裂縫，這是由于在摻2%M17泵送劑的基礎上又摻入9%HJ-2防凍劑后，致使外加劑總引氣量過大及高摻量的防凍劑所致。建議混凝土中摻入2%M17泵送劑時，應摻入較小摻量的防凍劑。
3.2 建議用戶雙摻或多摻外加劑時，最好用同一廠家的復合型外加劑，這樣，能掌握住各組分的用量。
