一、勻質性指標
1、外觀：粉劑灰黃色粉末，液體棕色液體。
2、凈漿流動度≥160mm。
3、細度：0.315mm篩余≤12％。
4、液體密度(g/ml)：1.18±0.02。
5、消泡時間：≤30秒。
6、pH值：7～9。
二、混凝土物理學性能
|
試驗項目 |
出廠技術指標 |
國家標準(一等品) | |
|
減水率(％) |
≥10 |
≥8 | |
|
泌水率(％)
|
≤90 |
≤100 | |
|
含氣量(％) |
≤4.5 |
＜5.5 | |
|
凝結時間 之差(min) |
初凝 |
＋90～＋120 |
＞+90 |
|
終凝 |
—— |
—— | |
|
抗壓強度
比(%) 不小于 |
1d |
—— |
—— |
|
3d |
115 |
100 | |
|
7d |
120 |
110 | |
|
28d |
120 |
110 | |
|
收縮率比(％) |
28d |
≤120 |
≤135 |
|
對鋼筋銹蝕作用 |
無銹蝕 |
應說明對鋼筋有無銹蝕作用 | |
1、摻量為總膠量的0.75～1.5％，減水率為10～18％。
2、該產品具有一定的引氣性能，具有較好的緩凝性能，在摻入1.5％的情況下，緩凝1～3h，也可根據用戶的要求隨時調整凝結時間。
3、含氣量略有增加，有利于提高抗滲、抗凍性能。
4、可根據對摻量的調整來滿足緩凝時間要求，極限摻量不超過2.0％。超摻將影響到混凝土早期強度的增長，甚至會出現長時期不凝固的現象。
5、適用于各種硅酸鹽水泥配制的各種建筑混凝土、大體積混凝土、公路混凝土、海港混凝土及水利、電力等混凝土工程。
四、應用技術要點
1、直接與水泥同時摻入攪拌機并適當延長時間。
2、液體可折算成固體摻加，可明顯改善混凝土的和易性、泌水性，提高混凝土強度，改善混凝土抗折、抗滲、抗凍等多項物理力學性能。
3、本品對水泥的適應性較廣，但對硬石膏或工業廢料作調凝劑的水泥應做適應性試驗，合格后方可使用。
4、本品應嚴格按要求摻加，防止漏摻或重復摻加。
5、適用于5～40℃溫度條件下的混凝土施工。
五、包裝與貯存
1、本品為內塑料外編織袋雙層包裝，每袋25kg，液體用250kg鐵桶包裝或協議包裝。
2、應貯存于陰涼、干燥的庫房內。
3、本品保質期為二年，超期經混凝土試驗合格后仍可使用。
HJ 型緩凝減水劑能顯著延緩水泥混凝土的凝結時間，它能降低早期水泥水化熱，減少拌合用水，提高強度，節約水泥，綜合改善硬化混凝土力學及物理性能，對鋼筋無腐蝕作用。
適用范圍：
HJ 型緩凝減水劑適用于大體積混凝土，夏季滑模施工及要求延緩混凝土凝結時間的混凝土工程和鋼筋混凝土工程也適用于夏季炎熱氣候下現澆及予制混凝土，鋼筋混凝土構件，大體積混凝土施工時不留施工縫。
使用方法：
HJ 型緩凝減水劑是一種灰黃色粉狀砼外加劑。在砼中的摻量為 0. 5 ～ 1.5% ，視工程需要而定。可直接隨水泥投入攪拌機中。本品應存放于干燥處，若產品受潮結塊，必須經碎細后使用，有效存放期二年。
性能指標：
|
項目 |
指標 | |
|
減水率（ % ） |
≥ 8 | |
|
泌水率比（ % ） |
≤ 95 | |
|
含氣量（ % ） |
≤ 3.0 | |
|
凝結時間差（ min ） |
初凝 |
+6 0 ～ +210 |
|
終凝 |
≤ +210 | |
|
抗壓強度比（ % ） |
3d |
≥ 110 |
|
7d |
≥ 110 | |
|
28d |
≥ 110 | |
|
90d |
≥ 100 | |
|
收縮率比（ % ） |
90d |
≤ 110 |
Set-retarding, Water-reducing Agent
HJ Set-retarding, water-reducing agent can apparently slow down the setting of cement. It can lower the heat produced by early cement hydration, cut down on the water to be used in the mix, raise its strength, and save the amount of cement used. it improves the mechanical and physical performances of the hardening cement, with no harmful corrosive effect on steel reinforcements.
Scope of use:
HJ Set-retarding, water-reducing agent is applicable to mass concrete, slip-form construction in summer, and concrete work or reinforced concrete word ghat requires slow –setting of cement; it is also suitable for cast-in-situ or prefabrication of concrete or reinforced concrete members, when no constructin joints are desired for mass concrete in hot summer.
Application:
HJ Set-retarding, water-reducing agent is A GRAYISH YELLOW ADDITIVE. The amount to be added in concrete ranges between 0.5% and 1.5% as the project demands. It can be put into the mixer together with the cement. The agent must be kept in a dry place; in case coagulums have been formed, it should be broken into powder before put to use, Validity for use is 2 years.
Performance Indices:
|
Items |
Indices | |
|
Water reduction （ % ） |
≥ 8 | |
|
Bleeding （ % ） |
≤ 95 | |
|
Air content （ % ） |
≤ 3.0 | |
|
Set time difference （ min ） |
Initial set |
+6 0 ～ +210 |
|
Final set |
≤ +210 | |
|
Compressive strength （ % ） |
3day |
≥ 110 |
|
7day |
≥ 110 | |
|
28day |
≥ 110 | |
|
90day |
≥ 100 | |
|
Shrinkage （ % ） |
90day |
≤ 110 |
 巴西 Salto Caxias 大壩 |
 西班牙 Rialb 大壩 |
 日本宮漱大壩 |
 中國龍灘大壩 |
 哥倫比亞 Miel Ⅰ大壩 |
 南非 Wolwedans 大壩 |
 美國 Olivenhain 大壩 |
|

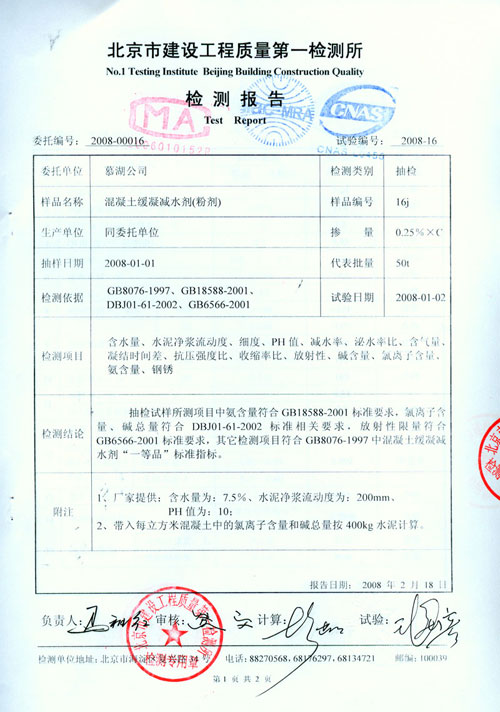

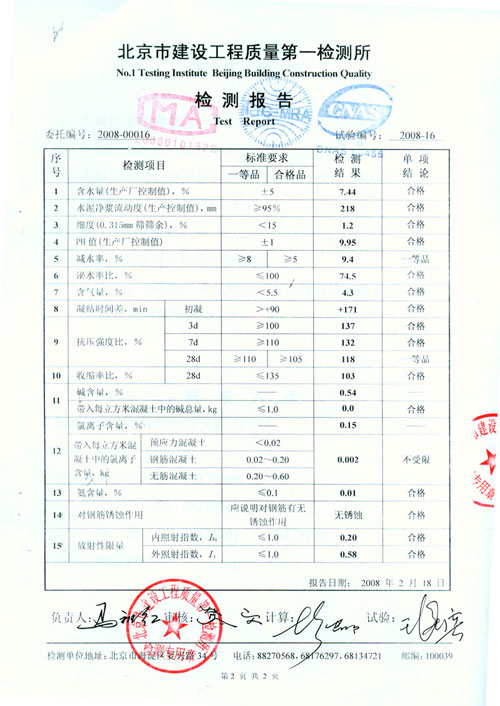

| 檢測報告 | |
 |
 |
