脂肪族磺酸鹽(簡稱脂肪族)高效減水劑最早用作油田水泥的分散劑，由于具有優良的耐高溫特性和減水效果，明顯改善并保持水泥漿的流變性，提高混凝土后期強度，它占油田水泥分散劑市場總量的90％以上。通過大量的研究試驗，作者根據脂肪族高效減水劑的特性，將其作為水泥分散劑運用于自密實商品混凝土，保持其耐高溫特性和高減水效果；采用該減水劑復合早強防凍組分配制防凍劑，避免了低溫季節使用時硫酸鹽結晶問題，防凍效果較好。
1、試驗原材料
（1）水 泥：表1為試驗用的水泥性能。
表1 水泥性能指標
|
水泥廠別、品種、強度等級 |
標準稠度需水量/% |
安定性 |
凝結時間(h:min) |
抗折強度/MPa |
抗壓強度/MPa |
|
初凝 |
終凝 |
3d |
28d |
3d |
28d |
|
太行P.O42.5R |
27.5 |
合格 |
2:35 |
3:45 |
7.2 |
8.9 |
32.4 |
58.4 |
|
啟新P.O42.5R |
26.3 |
合格 |
1:55 |
3:35 |
7.6 |
9.2 |
32.9 |
59.5 |
|
冀東P.O42.5R |
25.7 |
合格 |
2:25 |
3:45 |
7.8 |
9.5 |
31.7 |
58.2 | （2）集 料：砂子為河北淶水產的中粗砂；石子為碎卵石，見表2。
表2 砂石技術指標
|
集料品種產地 |
最大粒徑/㎜ |
細度模數 |
含泥量/% |
泥塊含量/% |
壓碎指標/% |
石子針片狀含量/% |
|
淶水中砂 |
－ |
2.7 |
1.8 |
0.4 |
－ |
－ |
|
涿州卵碎石 |
20.0 |
|
0.5 |
0.1 |
9.2 |
3.0 | （3）摻和料：粉煤灰為內蒙元寶山I級粉煤灰和天津大港Ⅱ級粉煤灰，磨細礦渣為首鋼礦渣，硅灰為遵義硅灰，其化學成分和物理性能見表3。
表3 摻和料化學成分及物理性能
|
材 料
|
化學成分/%
|
比表面/(㎝2/g)
|
細度(0.045㎜篩余) |
需水量比/% |
|
CaO |
SiO2 |
Al2O3 |
Fe2O3 |
TiO2 |
MgO |
SO3 |
燒失量 |
|
Ⅰ級粉煤灰 |
3.43 |
58.06 |
20.73 |
8.86 |
－ |
1.52 |
－ |
1.82 |
－ |
9.8 |
92 |
|
Ⅱ級粉煤灰 |
3.92 |
49.41 |
28.68 |
5.20 |
－ |
1.69 |
2.70 |
5.30 |
－ |
18.7 |
98 |
|
礦 渣 |
38.97 |
34.45 |
11.58 |
1.43 |
0.69 |
10.88 |
－ |
－ |
8400 |
－ |
－ |
|
硅 灰 |
0.56 |
94.90 |
0.49 |
1.07 |
－ |
0.70 |
－ |
1.90 |
約20萬 |
－ |
－ |

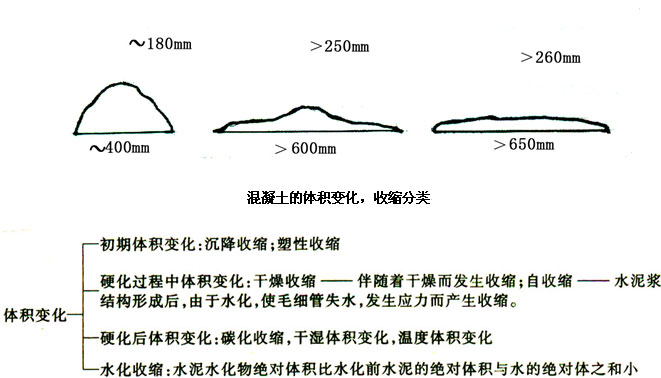

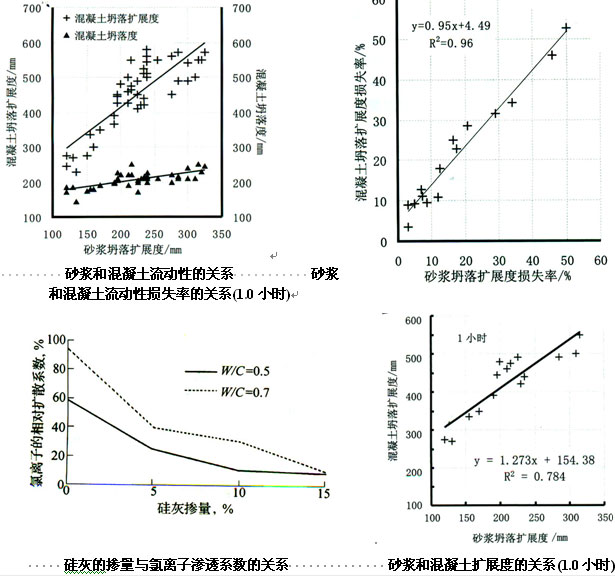

AK 型高效減水劑（粉體）
一、適用范圍：
l 、適用于各類工業與民用建筑、水利、交通、港口、市政等工程建設中的預制和現澆混凝土、鋼筋混凝土、預應力鋼筋混凝土。
2 、適用于配制早強、高強、高抗滲、自密實泵送混凝土及自流灌漿材料。
3 、可廣泛用于自然養護及蒸氣養護的混凝土工程及制品， 本品減水增強作用顯著，早期效果尤佳，可大大加快模板和場地周轉，縮短工期。對蒸汽養護混凝土制品，摻入推薦摻量的本產品可降低養護溫度，縮短養護時間，夏季高溫季節可取消蒸汽養護，應用一噸本產品，可節約 40 ～ 60 噸煤。
4 、對于硅酸鹽水泥、普通硅酸鹽水泥、礦渣硅酸鹽水泥、粉煤灰硅酸鹽水泥和火山灰硅酸鹽水泥均有良好的適用性。
二、主要性能：
1 、本產品外觀呈棕褐色粉劑，產品無毒、無臭、不燃、對鋼筋無銹蝕作用。
2 、提高強度，在混凝土中加入推薦摻量的本產品，在水泥用量和坍落度相同的情況下，可減少拌和用水 18 ％以上。其一天的抗壓強度可提高 60 ～ 110 ％、三天的抗壓強度可提高 40 ～ 100 ％，二十八、天的抗壓強度可提高 25 ～ 45 ％，后期強度明顯提高，大大改善和提高混凝土各種物理力學性能。
3 、改善混凝土拌和物的和易性，增加坍落度，在相同的水泥用量及水灰比情況下，加入推薦摻量的本產品，可明顯增大混凝土的坍落度，改善混凝土的和易性，坍落度可增加 12cm 以上。
4 、節約水泥，在坍落度和強度基本相同的情況下，加入推薦摻量的本產品，可節約水泥 10 ％以上。
三、勻質性指標：
|
測試項目 |
指標 |
檢驗結果 |
|
水泥凈漿流動度 mm |
≥ 230 |
240 |
|
硫酸鈉含量（ % ） |
＜ 1 |
0.15 |
|
含水率（ % ） |
≤ 5.0 |
3.6 |
|
pH 值 |
7 ～ 9 |
8.0 |
|
總堿量（ % ） |
≤ 16 |
15.6 |
|
注：檢測摻量 0.45% |
四、摻 AK 型高效減水劑混凝土性能指標：
|
檢驗項目 |
國標 GB8076 — 1997
高效減水劑一等品 |
檢驗結果 |
|
減水率 ( ％ ) |
≥ 12 |
20.2 |
|
泌水率（ % ） |
≤ 90 |
77 |
|
含氣量 ( ％ ) |
≤ 3.0 |
1.6 |
|
凝結時間之差 min |
初凝 |
-90 ～ +120 |
+20 |
|
終凝 |
+13 |
|
抗壓強度比 ( ％ ) |
1d |
≥ 140 |
200 |
|
3d |
≥ 130 |
172 |
|
1d |
≥ 125 |
161 |
|
28d |
≥ 120 |
136 |
|
收縮率比 ( ％ ) |
28d |
≤ 135 |
125 |
|
對鋼筋的銹蝕作用 |
無 |
無 |
|
注：檢測摻量 0.75% |
五、推薦摻量：
根據使用目的和要求，本品摻量為水泥重量的 0.5 ～ 1.5 ％；對普通混凝土 (C20 ～ C50) 而言，其摻量為 0.5 ～ 1.0 ％；對高強混凝土 C50 以上，其摻量為 1.0 ～ 1.5 ％。
六、使用方法：
l 、可直接摻入水泥骨料中混合均勻后使用。
2 、后摻法：可待水泥骨料加入 60 ％拌和水充分潤濕后再加入粉劑，攪拌均勻后使用。
3 、可以把粉劑配制成所需濃度的溶液使用。
七、施工注意事項：
l 、配制混凝土所用水泥、砂、石、水等應符合有關規范中的品質標準要求，進行必要的試驗試配工作，確定本產品的最佳摻量。
2 、在試配和實際生產中應嚴格控制 AK 型高效減水劑的計量，摻量過小達不到應有的減水效果，摻量過大則可能造成嚴重泌水或離析。
3 、使用多孔骨料配制混凝土時，應采用“后摻法”摻入 AK 型高效減水劑，以防止減水劑被骨料吸附而影響其使用效果。
4 、摻本產品的混凝土施工時應盡量縮短從出料到澆筑的時間，以減少拌合物坍落度損失：當混凝土需經過較長時間運輸或使用攪拌罐車運輸時，應考慮在現場二次摻加或與緩凝劑復合使用，以保證混凝土在澆筑時仍具有良好的和易性。在夏季施工時應尤其注意。
八、包裝、運輸、貯存：
l 、本產品采用塑料編織袋包裝，內襯塑料袋。每袋凈重 25kg ± 0.2kg 。
2 、運輸時謹防遇鋒利物，以免破包受潮，若受潮可配制成一定濃度的溶液使用。
3 、本產品應貯存在通風、干燥的專用倉庫內，有效期為二年，超過有效期經檢測合格后仍可使用。
|
