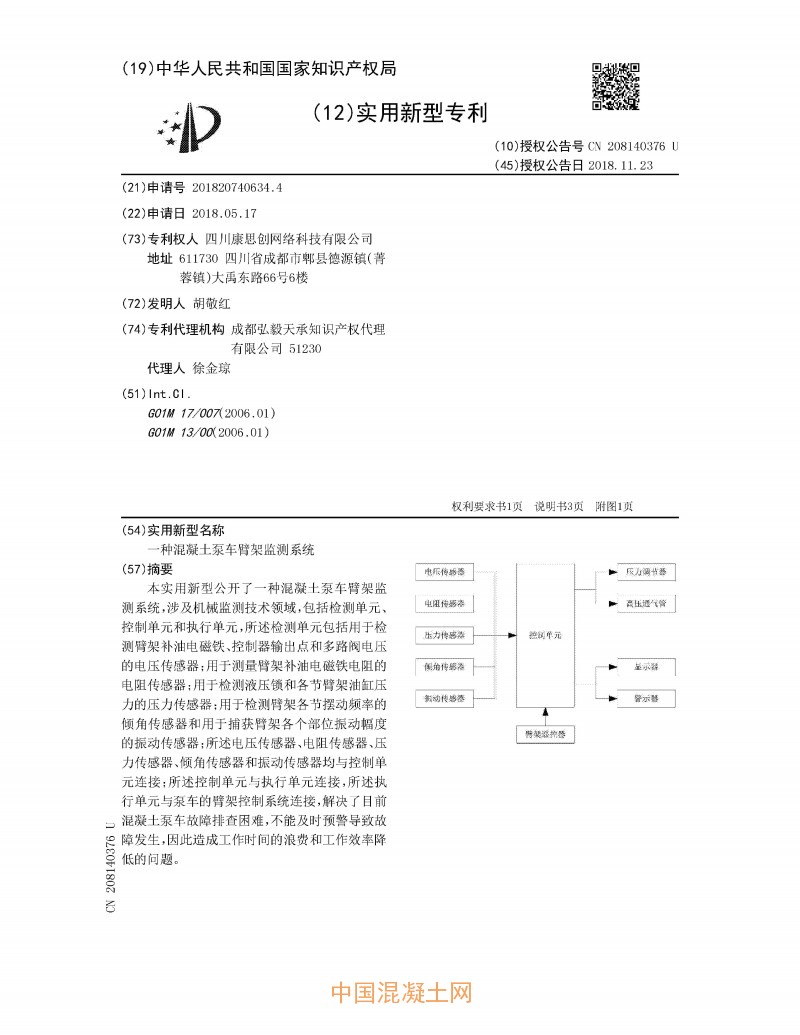

一種混凝土泵車臂架監測系統（公開號：CN208140376U）

核心提示：本實用新型公開了一種混凝土泵車臂架監測系統,涉及機械監測技術領域,包括檢測單元、控制單元和執行單元,所述檢測單元包括用于檢測臂架補油電磁鐵、控制器輸出點和多路閥電壓的電壓傳感器；用于測量臂架補油電磁鐵電阻的電阻傳感器；用于檢測液壓鎖和各節臂架油缸壓力的壓力傳感器；用于檢測臂架各節擺動頻率的傾角傳感器和用于捕獲臂架各個部位振動幅度的振動傳感器；所述電壓傳感器、電阻傳感器、壓力傳感器、傾角傳感器和振動傳感器均與控制單元連接；所述控制單元與執行單元連接,所述執行單元與泵車的臂架控制系統連接,解決了目前混凝土泵車
