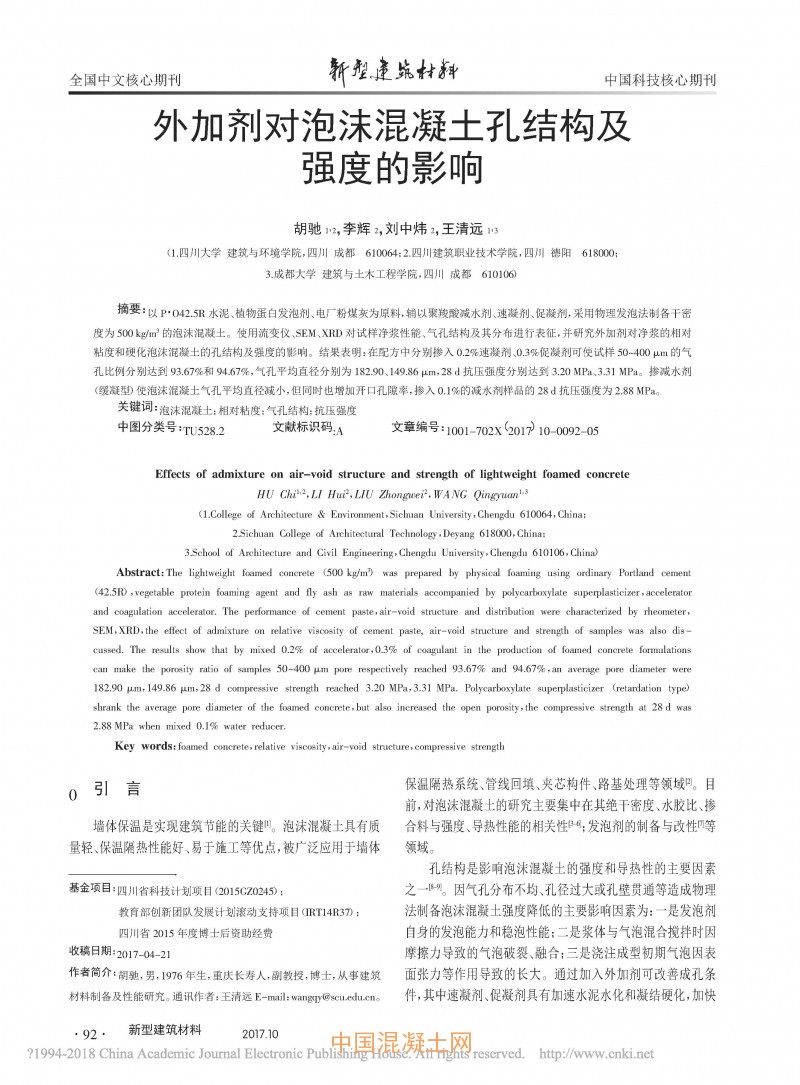

外加劑對泡沫混凝土孔結構及強度的影響

核心提示：以P·O42.5R水泥、植物蛋白發泡劑、電廠粉煤灰為原料,輔以聚羧酸減水劑、速凝劑、促凝劑,采用物理發泡法制備干密度為500 kg/m3的泡沫混凝土。使用流變儀、SEM、XRD對試樣凈漿性能、氣孔結構及其分布進行表征,并研究外加劑對凈漿的相對粘度和硬化泡沫混凝土的孔結構及強度的影響。結果表明:在配方中分別摻入0.2%速凝劑、0.3%促凝劑可使試樣50~400μm的氣孔比例分別達到93.67%和94.67%,氣孔平均直徑分別為182.90、149.86μm,28 d抗壓強度分別達到3.20 MPa、3.31
