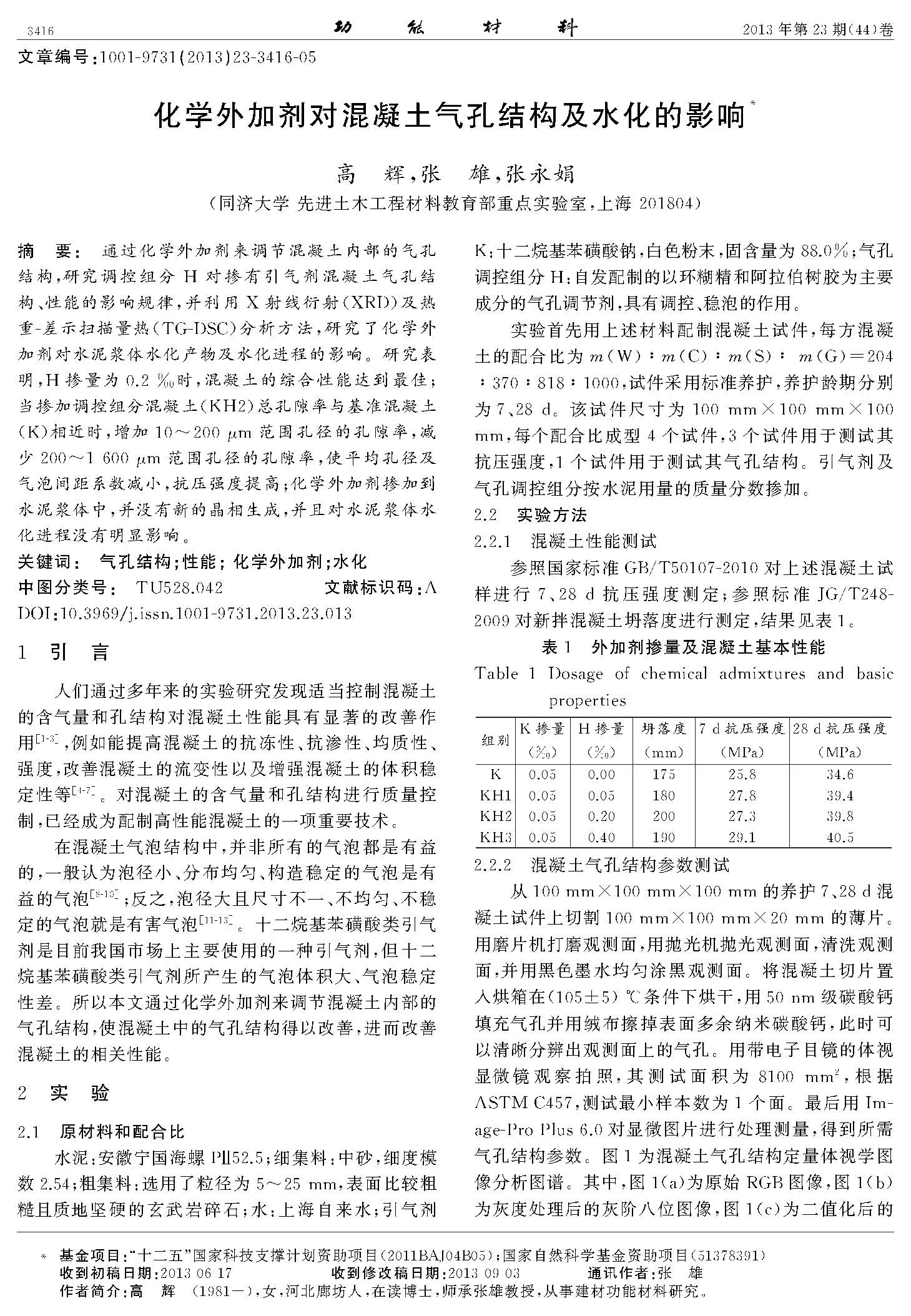

化學外加劑對混凝土氣孔結構及水化的影響
發布日期：2015-12-16 來源：中國混凝土網 作者：高輝 張雄 張永娟

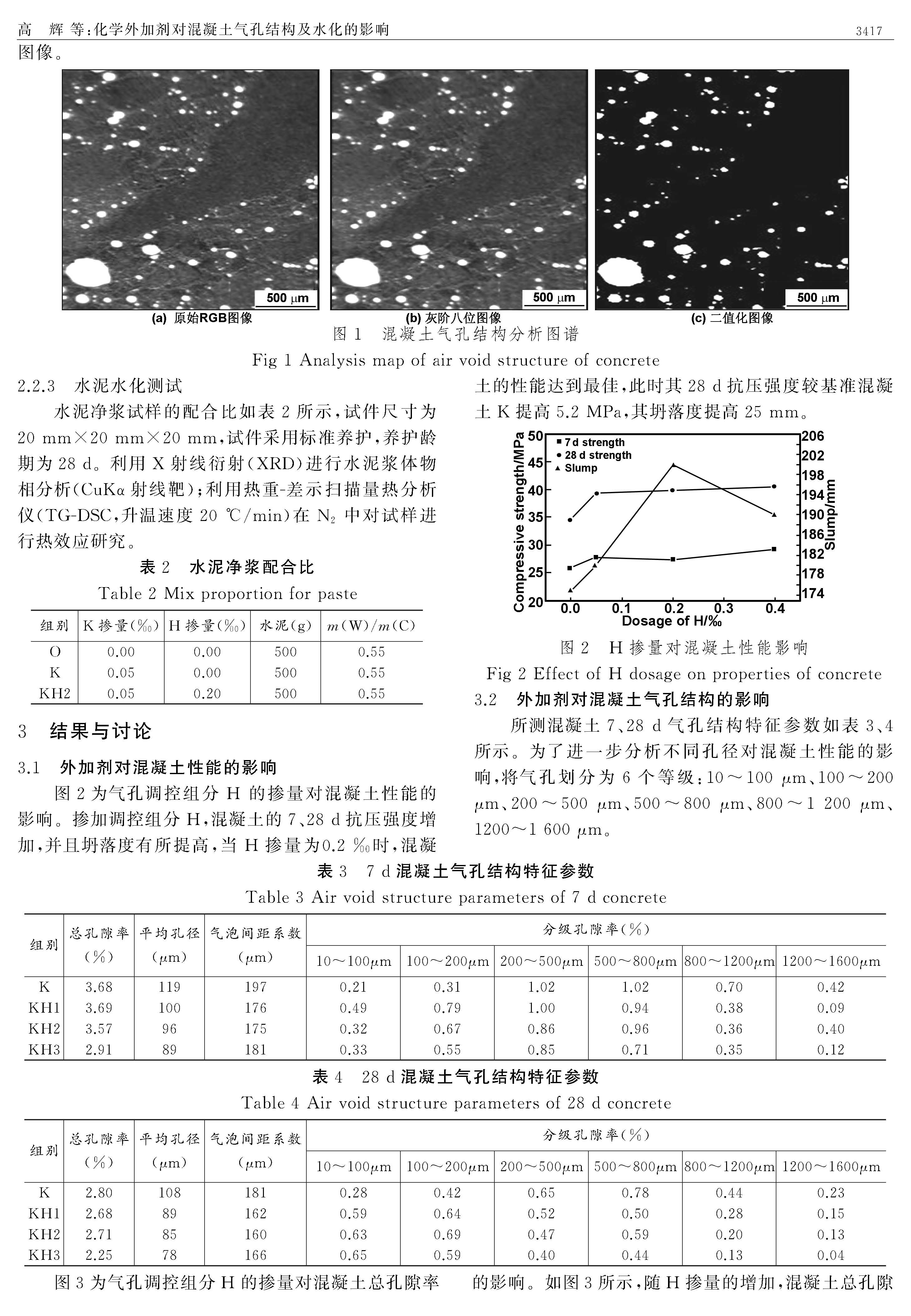

核心提示：通過化學外加劑來調節混凝土內部的氣孔結構,研究調控組分 H 對摻有引氣劑混凝土氣孔結構、性能的影響規律,并利用 X 射線衍射(XRD)及熱重-差示掃描量熱(TG-DSC)分析方法,研究了化學外加劑對水泥漿體水化產物及水化進程的影響.研究表明,H 摻量為0．2‰時,混凝土的綜合性能達到最佳；當摻加調控組分混凝土(KH2)總孔隙率與基準混凝土(K)相近時,增加10~200μm 范圍孔徑的孔隙率,減少200~1600μm 范圍孔徑的孔隙率,使平均孔徑及氣泡間距系數減小,抗壓強度提高；化學外加劑摻加到水泥漿體中,
[ 技術搜索 ]
[ 加入收藏 ]
[ 告訴好友 ]
[ 打印本文 ]
[ 違規舉報 ]
[ 關閉窗口 ]
