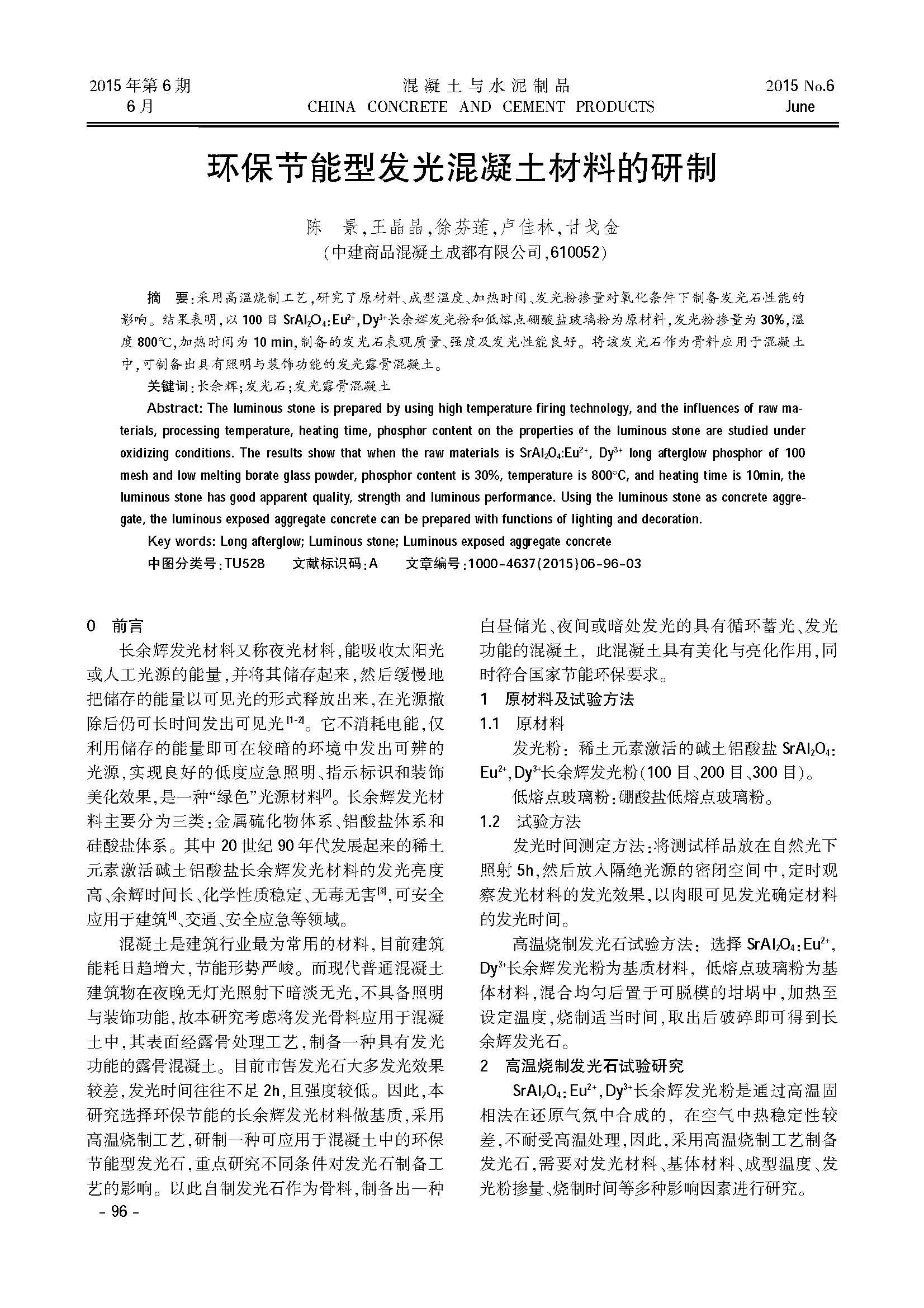

環保節能型發光混凝土材料的研制

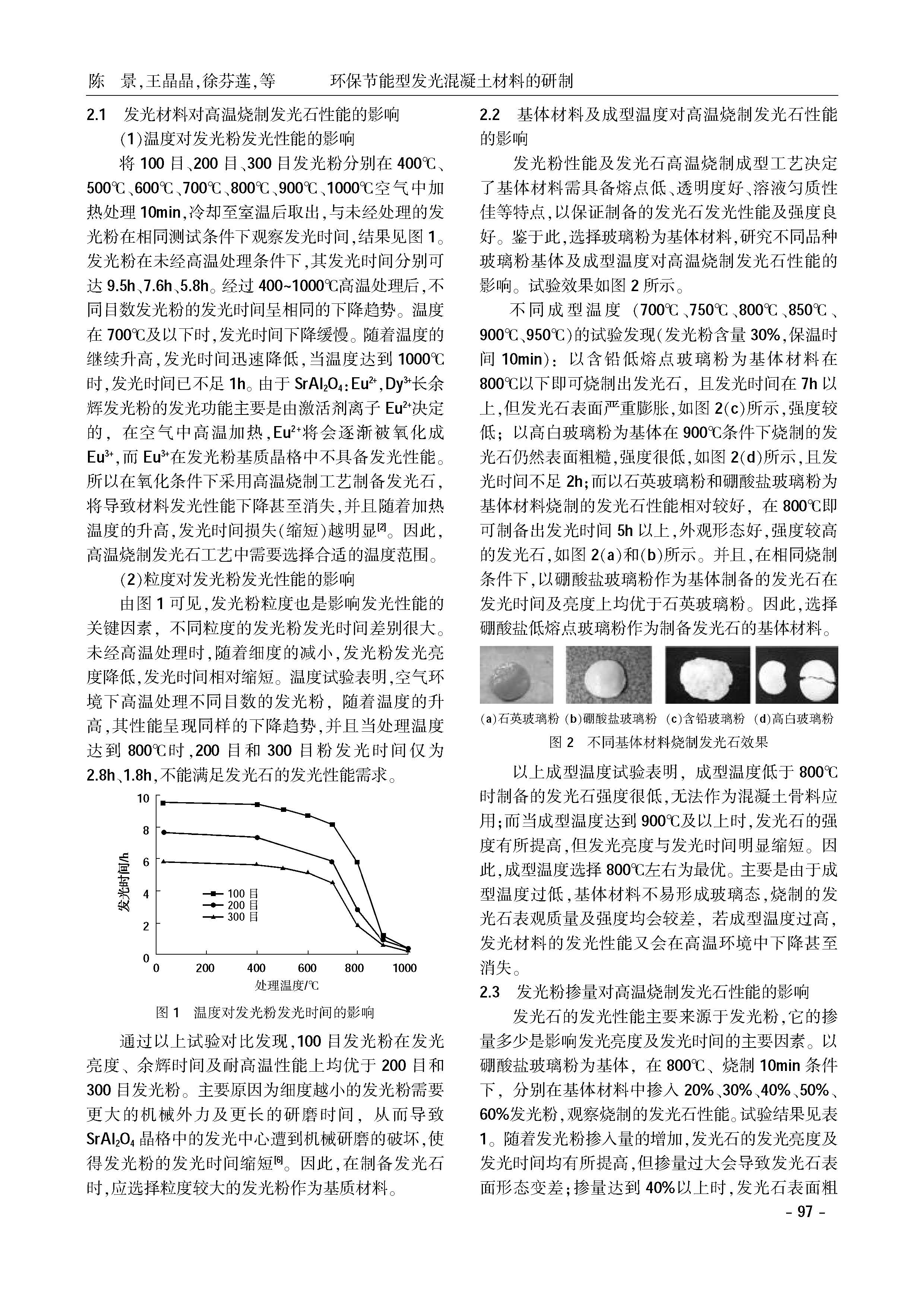

核心提示：采用高溫燒制工藝,研究了原材料、成型溫度、加熱時間、發光粉摻量對氧化條件下制備發光石性能的影響。結果表明,以100目SrAl2O4：Eu2+,Dy3+長余輝發光粉和低熔點硼酸鹽玻璃粉為原材料,發光粉摻量為30%,溫度800℃,加熱時間為10 min,制備的發光石表觀質量、強度及發光性能良好。將該發光石作為骨料應用于混凝土中,可制備出具有照明與裝飾功能的發光露骨混凝土。
