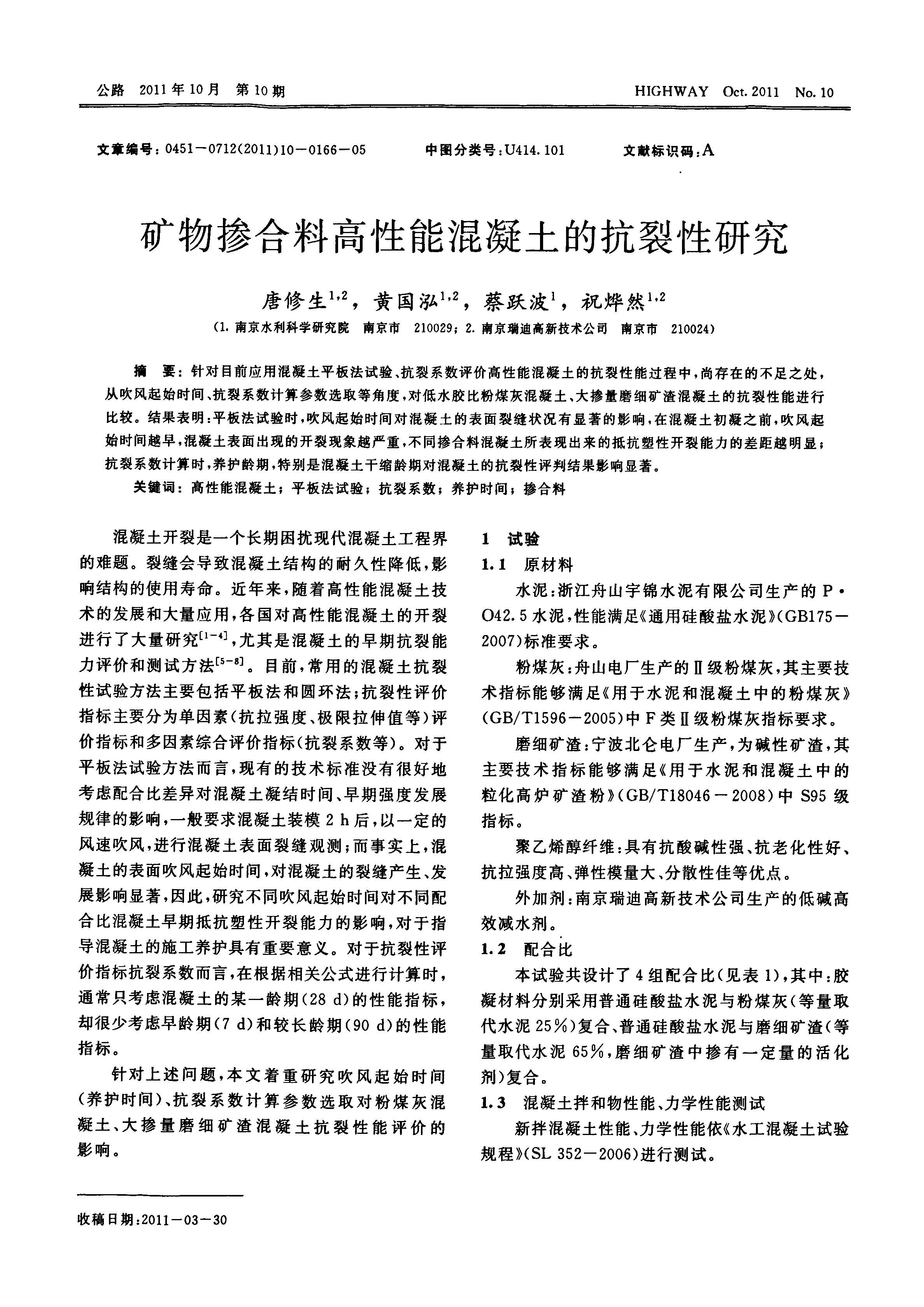

礦物摻合料高性能混凝土的抗裂性研究

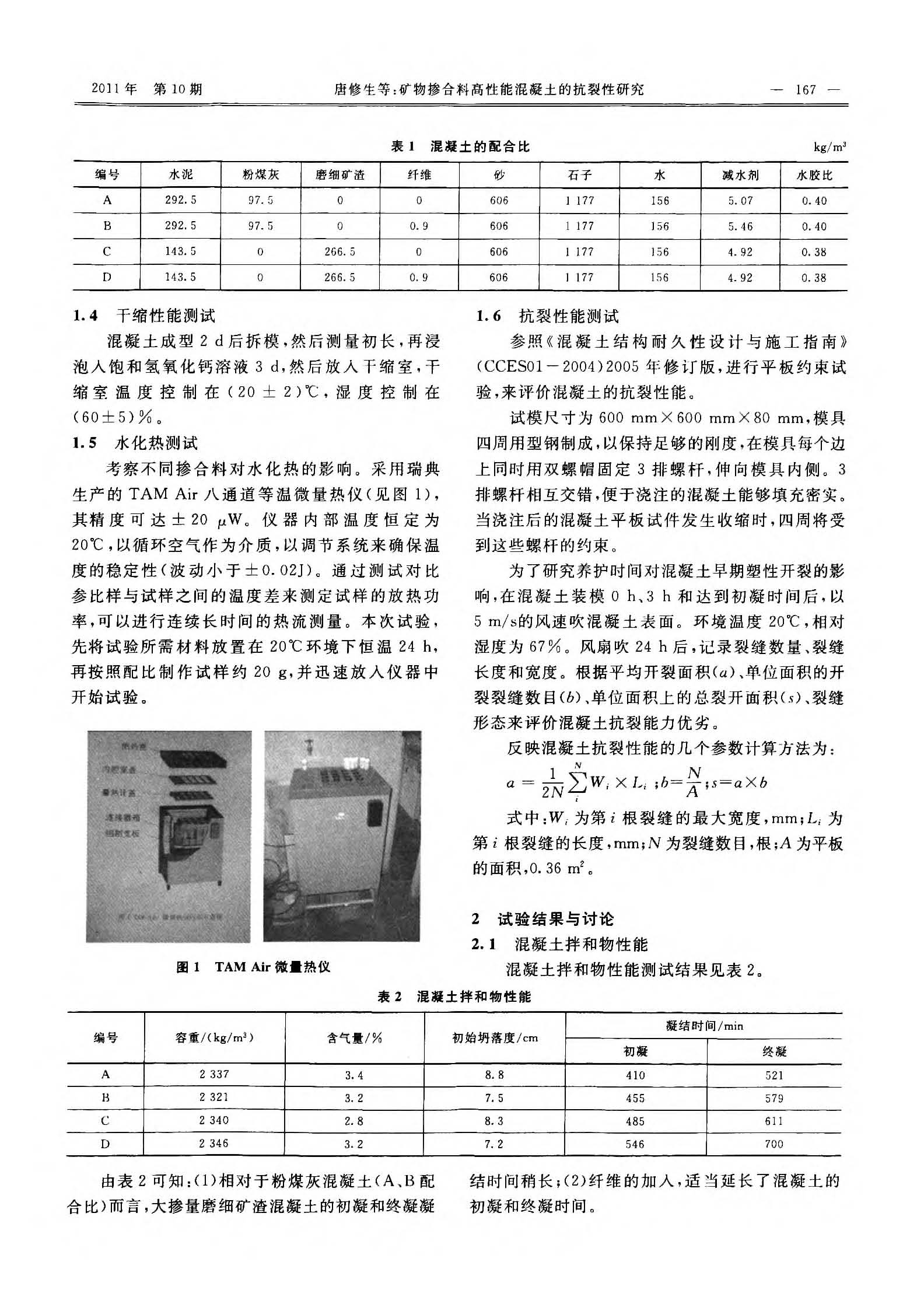

核心提示：針對目前應用混凝土平板法試驗、抗裂系數評價高性能混凝土的抗裂性能過程中,尚存在的不足之處,從吹風起始時間、抗裂系數計算參數選取等角度,對低水膠比粉煤灰混凝土、大摻量磨細礦渣混凝土的抗裂性能進行比較.結果表明:平板法試驗時,吹風起始時間對混凝土的表面裂縫狀況有顯著的影響,在混凝土初凝之前,吹風起始時間越早,混凝土表面出現的開裂現象越嚴重,不同摻合料混凝土所表現出來的抵抗塑性開裂能力的差距越明顯;抗裂系數計算時,養護齡期,特別是混凝土干縮齡期對混凝土的抗裂性評判結果影響顯著.
