鋼筋混凝土異形柱加固法的ANSYS 分析和研究

放大字體  縮小字體 發布日期:2009-06-05  來源:中國混凝土網  作者:華南理工大學建筑學院 殷芳卯 吳勇明
核心提示:鋼筋混凝土異形柱加固法的ANSYS 分析和研究

  摘要:由于各種原因,某些異形柱結構體系的建筑物需要加固與維修。針對這些問題,本文對外包鋼法加固異形柱問題進行了分析,在已有的試驗數據基礎上,運用ANSYS軟件建立合理的有限元模型并進行計算分析,并和試驗數據進行對比,驗證有限元模擬異形截面柱的正確性和合理性。

  關鍵詞:異形柱加固,外包鋼法,有限元

  1 用于有限元分析的構件設計

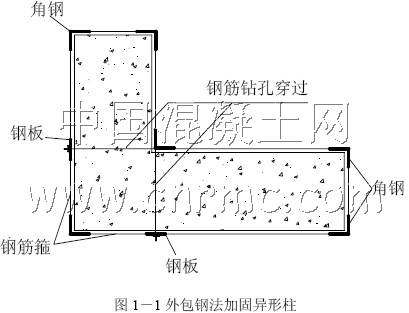

  本文選取四組異形柱構件進行有限元分析。每組中有三根異形柱構件。這三根異形柱的截面尺寸、材料強度、配筋情況和加載點坐標完全一致。分別為未加固柱(注:此柱有試驗數據,詳見葛成元《鋼筋混凝土異形柱偏心受壓試驗及承載力計算研究》[1])、外包鋼加固的異形柱加固的異形柱。其中外包鋼加固的異形柱加固的異形柱加固用的角鋼均為6 根Q235等肢角鋼L45×5。外包鋼法加固異形柱后的截面如圖1-1:

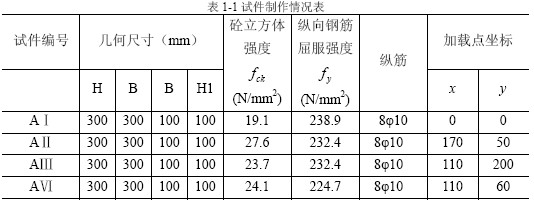

  未加固的異形柱試件具體情況見表1-1:

  表1-1 中所有構件長度均為1200mm,箍筋為φ4@100通長布置,腹筋為4φ6,保護層厚度
為20mm。

  異形柱截面示意圖如圖1-2:

  外包鋼法加固后的異形柱在上述構件編號后面分別加上W。以AⅠ試件為例,外包鋼法加固后的異形柱編號為AⅠW。

  2 有限元分析模型的建立

  2.1 單元的選取

  本次分析在ANSYS單元庫中選取了三個單元:Link8、Solid45 和Solid65 單元[2] [3]。

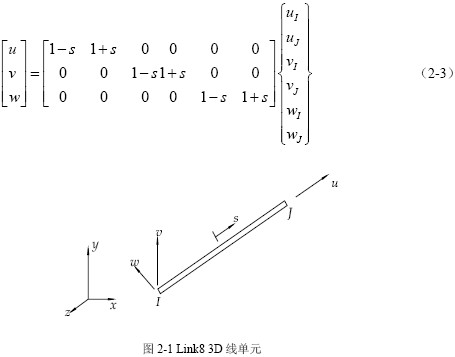

  1、分離式鋼筋采用Link8 三維桿單元進行模擬,Link8 為可以承受單軸拉壓應力的三維空間桿單元。可以實現鋼筋的彈塑性階段分析。此單元為兩節點線單元,每個節點具有X、Y、Z 三個方向的節點位移u、v、w,如圖所示,以線單元的中點作為單元局部坐標原點,建立關于以沿單元長度方向離原點距離為s 的形函數:


  所以Link8 單元中任意點的位移值可用形函數表示為:

  2、模型中的加載墊塊、角鋼皆采用Solid45 單元模擬,此單元為三維結構實體單元,該單元由八節點定義,每個節點有三個自由度。以實體單元的中心作為單元的局部坐標原點,利用平面方程,建立關于以沿坐標軸方向離原點的距離s,t,r 的形函數。

  3、Slid65 為八節點六面體單元,是ANSYS 中專門用于模擬三維有鋼筋或無鋼筋的混凝土單元,能夠計算混凝土的拉裂和壓碎。利用Solid65 單元及Concrete 材料可以在一定范圍內較好地進行鋼筋混凝土的非線性結構分析。Solid65 單元為8 節點3D 實體單元,每個節點具有X,Y,Z 三個方向的節點位移u,v,w,其形函數同Solid45 單元相同。

  2.2 模型的建立及單元劃分

  為了最準確地反映結構的受力情況,本文采用細化的空間模型,并盡量使模擬的條件與實驗相接近。根據實驗試件建立有限元計算的模型圖如下:

  混凝土加固異形柱有限元單元劃分尺寸,橫向為20mm×20mm,縱向為50mm,具體模型如圖2-1 在以后的說明中如無特別說明,皆采用圖中的坐標軸方向。在柱端部是墊板,異形柱的各個角部和凹槽部位是角鋼。

  2.3 同一柱中不同位置外包角鋼應力對比

  對同一根異形柱中不同位置的角鋼進行應力分析和比較,可以更清楚了解各個角鋼在加固異形柱中所發揮的作用。從而可以更有效的利用角鋼,并節省資源。 圖2-2 角鋼的位置分布示意圖。

  1、外包鋼法加固異形柱的角鋼應力分析

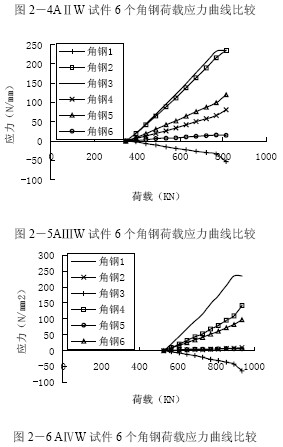

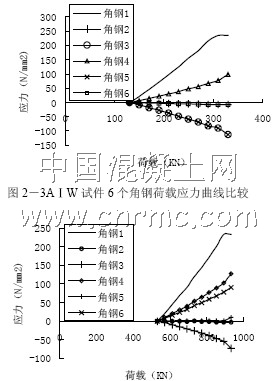

  外包鋼法加固AⅠ、AⅡ、AⅢ、AⅣ、AⅤ試件后,外包角鋼的應力-荷載曲線圖見圖2-3 到圖2-6,試件均在80%極限荷載狀態下進行外包鋼法加固。


  從以上這些角鋼荷載應力曲線圖可以看出,同一異形柱中的不同部位的角鋼應力都各不相同,這是偏心荷載和不規則的異形截面造成的。在同一柱子中,有的角鋼應力很大,有些角鋼應力偏小,有些角鋼應力甚至接近為零。這是因為有的角鋼離中和軸較遠,當異形柱二次受力時,這些離中和軸較遠位置的角鋼應變發展快,當異形柱破壞時,角鋼基本能夠達到屈服強度,充分發揮了角鋼的作用。有些角鋼離中和軸近,這些角鋼的應變發展較慢,最后角鋼只能發揮出部分強度。而有些角鋼恰好就處于中和軸上,如AⅠ構件中的角鋼2 和角鋼6,直至異形柱破壞時,角鋼應力仍接近零,這些角鋼在異形柱加固中只發揮了少量作用。

  2.4 各個試件荷載位移曲線與試驗值對比

  2.4.1 未加固異形柱的有限元模擬

  由于目前還未有人對外包鋼法加固異形柱做過試驗研究,還無法用ANSYS 計算的數據與試驗相比較。但我們可以先比較未加固異形柱有限元分析的準確性來得知ANSYS 分析異形截面的仿真程度。從前面幾點分析可知,有限元分析的異形柱破壞過程可以完全與試驗相吻合。下面來比較兩者的極限承載力。

  經過計算并統計結果后得到的結果如表2-1 所示。程序計算結果與試驗結果誤差在0.9548%。從而驗證本次有限元模擬是準確的,ANSYS 分析模擬L 形截面柱的情況是可行的,這為異形柱加固后的計算分析提供了前提和基礎。

  3 結束語

  本文中主要就ANSYS 中多個非線性計算選項和材料參數等做出詳細說明。同時使用ANSYS 程序對未加固異形柱、外包鋼法加固的異形柱進行模擬。并就未加固異形柱的模擬結果和試驗結果進行了比較,驗證了建模的可靠性。結果表明:利用有限元來模擬試驗異形柱加固是可行的,計算結果具有較良好的精度和準確性,可以對異形柱及加固后異形柱的受力特點進行全面了解。

  參考文獻

  [1]葛成元. 鋼筋混凝土異形柱偏心受壓試驗及承載能力計算研究. 華南理工大學碩士學位論文, 1989.11

  [2]ANSYS 使用手冊. 美國ANSYS 公司駐廣州辦事處

  [3]郝文化等. ANSYS 土木工程應用實例. 中國水利水電出版社,2004
